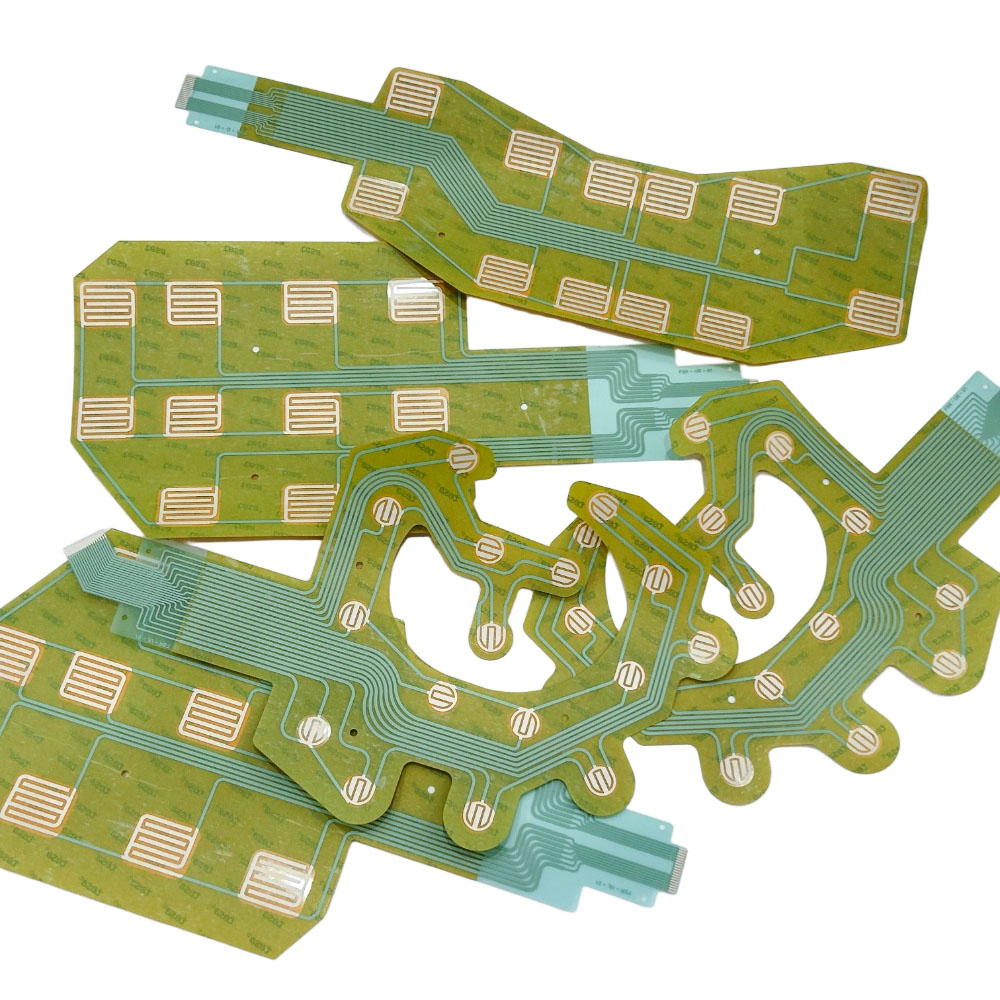

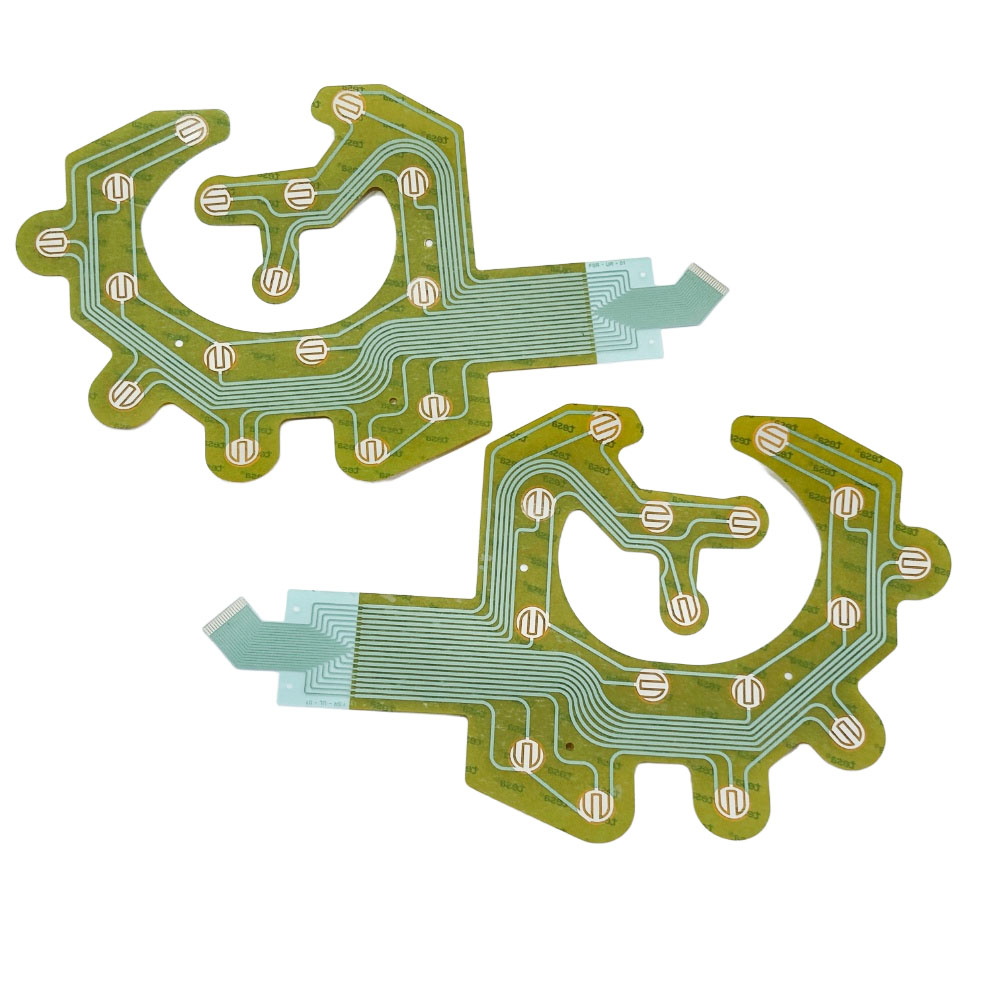

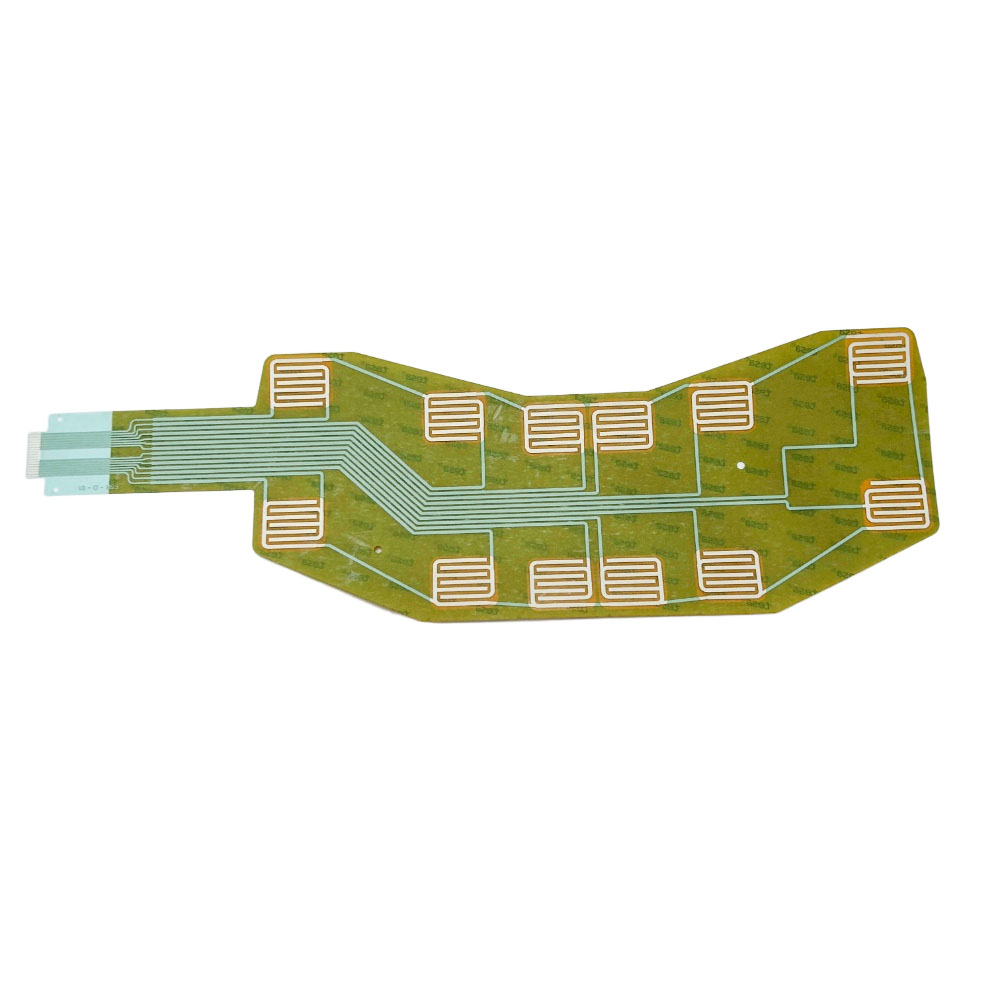

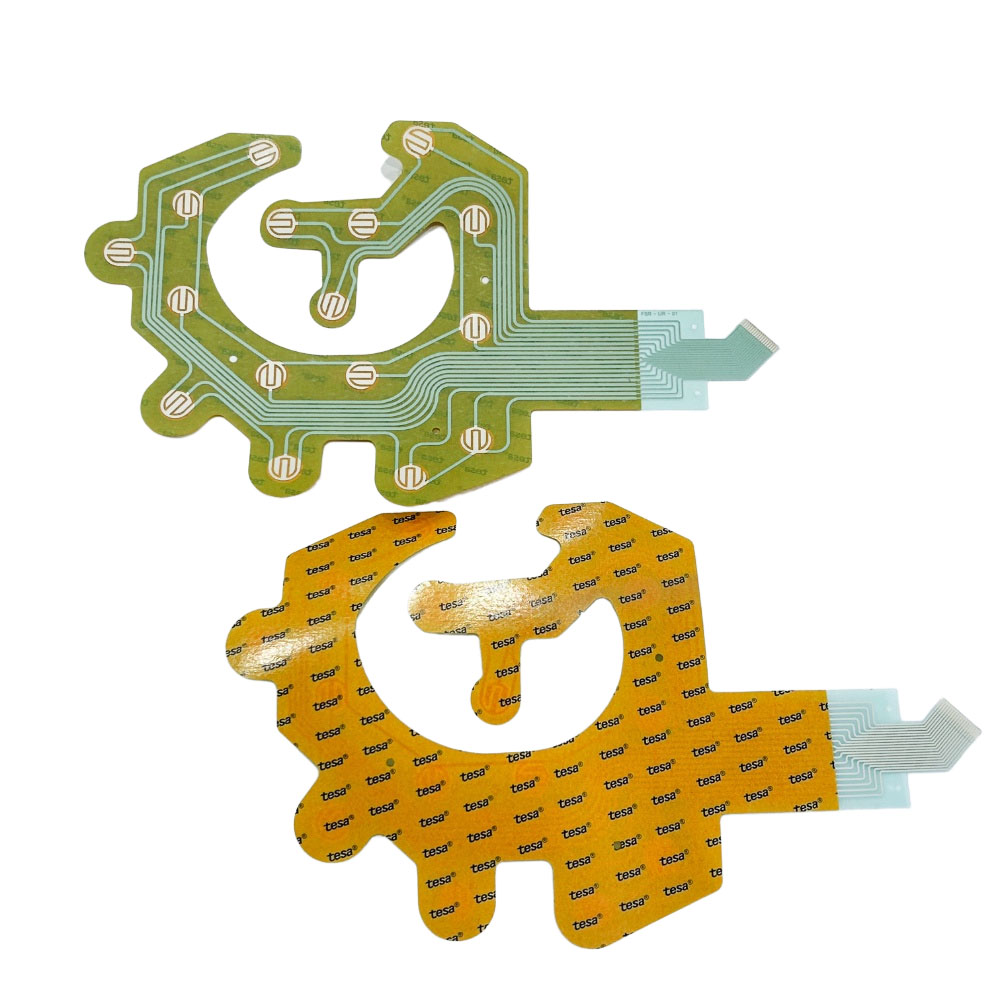

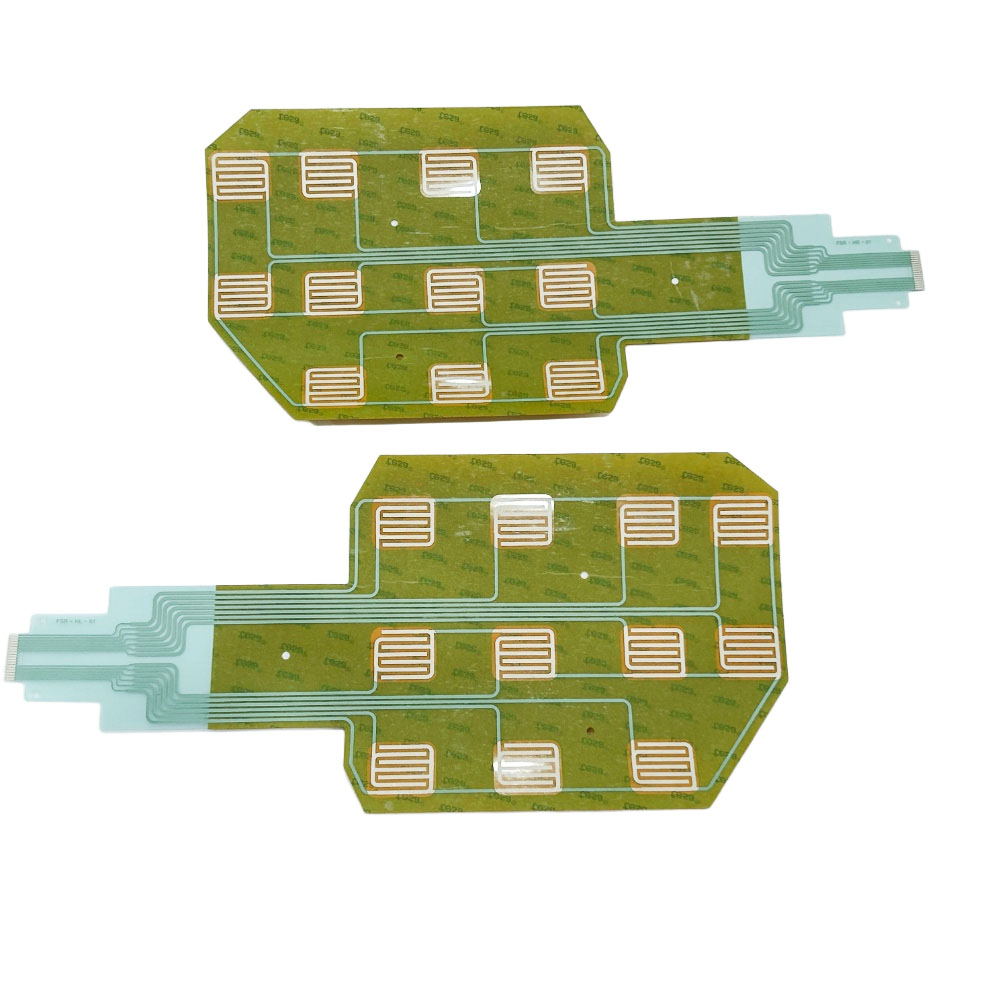

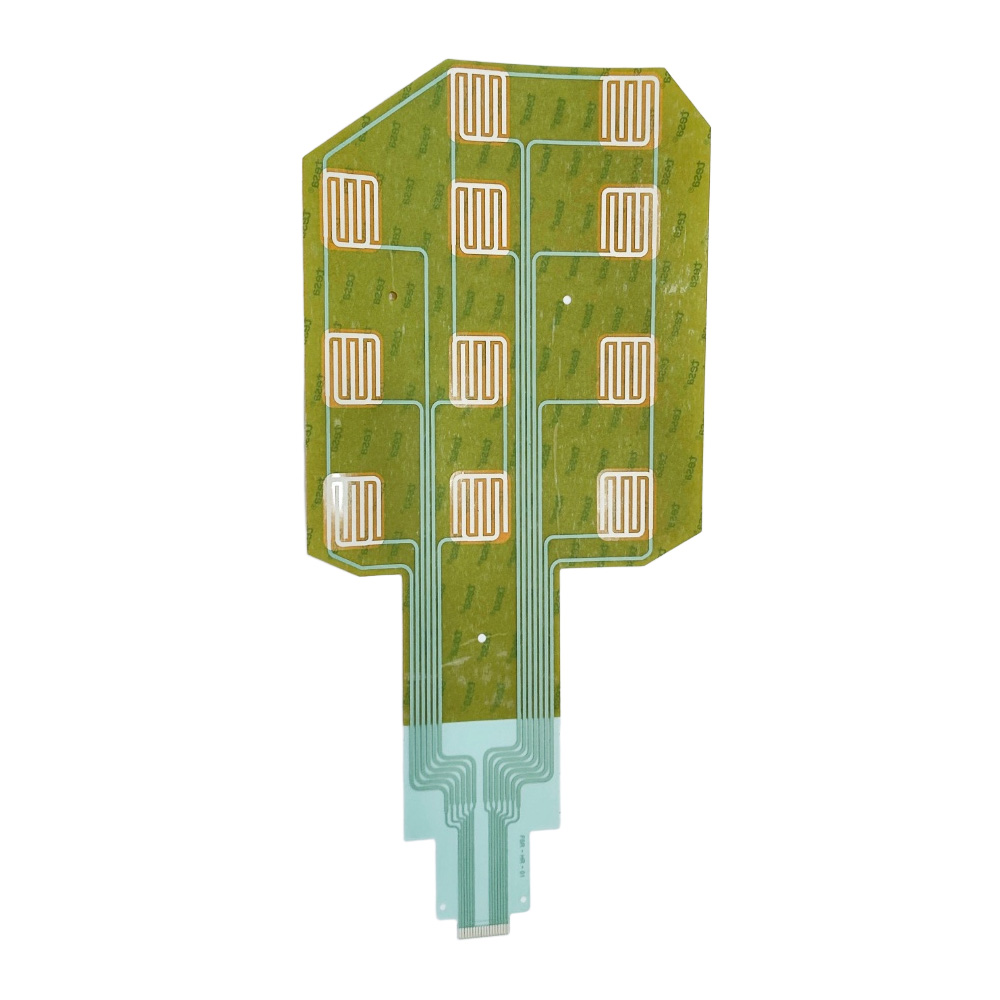

Мягкий мембранный переключатель

Мягкие схемы могут быть разработаны на основе полиэстера или полиимида, в зависимости от требований к интерфейсу. От простых однослойных медных гибких плат на полиэстере до сложных двусторонних плат на полиимиде, что позволяет быстро создавать решения для конкретных приложений.

Ширина следа

Стандартная ширина линии — 0,25 мм, минимальная — 0,10 мм.

Стандартный шаг проводников — 0,50 мм, минимальный — 0,20 мм.

Минимальное расстояние между цепями 0,10 мм

Базовый материал

Полиимид: стандартная толщина — 1 мил, 2 мила и 1/2 мила доступны

Полиэстер: стандартная толщина — 3 мил, доступны 1 мил, 2 мил и 5 мил

Проводник: ламинированная медь Эд или медь РА — стандартная толщина 1 унция (1,4 мил/0,035 мм), доступны 1/2 унции и 2 унции

Покрытие: полиимид, полиэстер или паяльная маска толщиной 1/2 мил, 1 мил, 2 мил, 3 мил или 5 мил

Типы сердечников мембранных переключателей Мягкий Линия

Тонкопленочные переключатели с серебряной пастой

• Особенности: использует токопроводящую серебряную пасту для печатных плат, обеспечивая превосходную проводимость, стабильное сопротивление и умеренную стоимость, подходит для большинства общих применений;

• Области применения: бытовая техника, стандартные промышленные приборы, потребительская электроника и другие устройства, требующие умеренной точности схем.

Мембранные переключатели с углеродной пастой

• Характеристики: использование проводящей углеродной пасты в качестве материала схемы, обеспечивающего высокую износостойкость и стойкость к старению, более низкую стоимость, пригодность для высокочастотных прессовых применений;

• Области применения: пульты дистанционного управления, простые панели управления, недорогая бытовая техника и другие экономичные изделия.

Пленочные переключатели для печатных плат/гибких печатных плат

• Характеристики: Использует гибкие подложки из полиимидной пленки (ФПК) или жёсткие печатные платы. Высокая степень интеграции схем, гибкость (тип ФПК), совместимость со сложными схемами и специализированными условиями монтажа.

• Области применения: подходит для электронных коммуникационных устройств (мобильных телефонов, планшетов), медицинских приборов, автомобильной электроники и других сценариев с особыми требованиями к сложности схемы и пространству для установки.

Металлический купольный выключатель цепи

• Особенности: слой схемы интегрирован с металлической пружиной (купольный переключатель), обеспечивающий отчетливую тактильную обратную связь при срабатывании, исключительную проводящую стабильность и срок службы, превышающий один миллион циклов;

• Применение: подходит для промышленных систем управления, точных приборов, высококачественной бытовой техники и другого оборудования, требующего превосходной эксплуатационной обратной связи.
